Механизировать процесс уборки снега придумали почти 150 лет назад, запатентовав машину для очистки железнодорожных путей от снежных заносов. Специальные агрегаты позволяют убирать снег быстрее и в больших объемах, чем вручную традиционной лопатой.

На рынке широко представлены импортные мини снегоуборочные машины. Но российские умельцы без труда создают свои собственные, вполне работоспособные варианты. Изучив их, разберемся как сделать снегоуборочную машину своими руками.

Содержание

Принцип работы

Самодельные снегоуборочные машины для дома имеют тот же принцип работы, что и заводские Хускварна, forte qi jy 50, cmi 163, snow fox sf16353l. Они захватывают и перемещают снег с помощью крупного горизонтально закрепленного винта (шнека).

Лопасти шнека приводятся в движение через вращающуюся на подшипниках ось (приводной вал), передающую крутящий момент от двигателя.

Принцип работыПринцип работы

Когда агрегат движется вперед, широкий ковш, подобно воронке, набирает снежные массы и направляет их через винты-транспортеры. Расположенные под углом лопасти винтов, вращаясь, размельчают снег и проталкивают его далее, к насосу с механическим приводом, выталкивающим снег из разгрузочного люка наружу.

Необходимые материалы

При подготовке к работе нам понадобятся:

чертежи; инструменты: ключи, отвертки, напильник и молоток, тиски и плоскогубцы, дрель, болгарка, сварочный аппарат и, возможно, токарный станок. Кроме того, потребуются цепи, звездочки, втулки, подшипники, болты с гайками.

Также необходимы материалы:

Листовая сталь или кровельное железо. Cтальной уголок 50х50 мм. Фанера, толщиной 10 мм. Трубы ¾ и ½ дюйма. 1,5 метра транспортерной ленты (при отсутствии заменяем боковинами автопокрышки). Двигатель. Мотоблок, он же двигатель внутреннего сгорания (работает на бензине), или электродвигатель. К электродвигателю нужны кабель, рассчитанный на использование при минусовых температурах, и качественная гидроизоляция. Избежать короткого замыкания от попадания талого снега можно накрыв электродвигатель, например, разрезанной вдоль пластиковой 5-литровой бутылью. Устройство и схема

Устройство снегоуборщика довольно просто и имеет в основе несущую раму. На нее монтируются двигатель, снегозахватывающий ковш, рукоятки.

Главной рабочей деталью является шнек, который, вращаясь, собирает и перемещает снег к крыльчатке, где снежная масса захватывается лопастями и подается сначала в полость механизма, а затем в выбросную трубу.

Схема самодельного снегоуборщика наглядно демонстрирует устройство агрегата.

Схема-1Схема -1

Самый простой снегоуборщик – одноступенчатый. Захват и отброс снега у снегоуборщиков Чемпион 656, lux 163, Патриот осуществляется только вращающимся шнеком. В двухступенчатых конструкциях шнек дополнен металлической пластинкой-лопаткой (ротором), прикрепленной посередине приводного вала.

Более подробно о роторном снегоуборщике смотрите на видео:

Эта конструкция применяется для уборки больших объемов снега и обеспечивает его выброс на расстояние до 12 м.

Мощность двигателя определяет тип снегоуборщика:

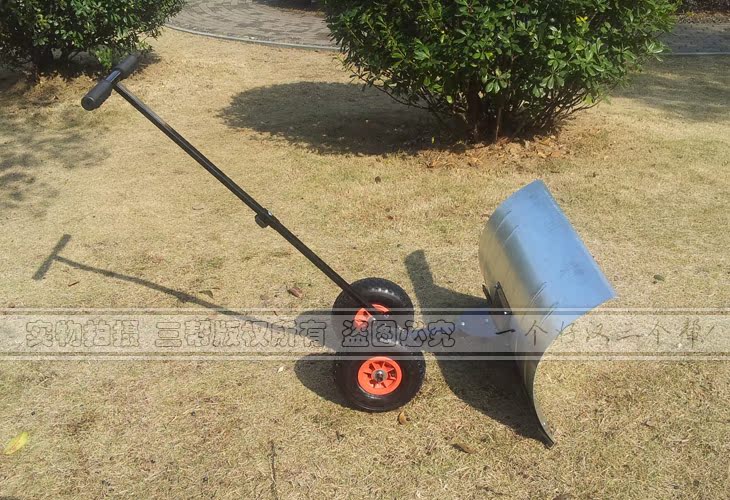

Ручной, механический. Двигатель мощностью в 2,5-5 л.с. приводит в действие рабочие детали, а продвижение агрегата идет за счет прилагаемой пользователем физической силы. Снегоуборщик механический своими руками сделать проще всего. Любопытно, что «механическим снегоуборщиком» называется также пластиковая лопата с ручкой в виде металлической скобы, снабженная с обратной стороны усиливающими ребрами жесткости, с прикрепленным к лицевой стороне вращающимся шнеком. Если держать правильный наклон лопаты, чтобы шнек не висел в воздухе, а именно вращался, такой вариант «мотолопаты» без двигателя весьма эффективен для уборки не утрамбованного снега (до 10 см) на небольших площадях, особенно в труднодоступных местах. Самоходный. Достаточно мощный двигатель, от 10 л.с., обеспечивает работу оборудования и движение колес или гусениц. Гусеничный снегоуборщикГусеничный снегоуборщик

При нагрузке на глубоком снегу предпочтительнее гусеничный ход. Снегоуборщик своими руками на гусеничном ходу несложно сделать из гусеничной радиоуправляемой детской машины. Подойдет и минитрактор на гусеничном ходу.

Такую конструкцию можно оснастить фарами, веб-камерой и управлять ею дистанционно (пультом). Снегоуборочная мини-техника на гусеничном ходу считается наиболее производительной.

Инструкция

При должной подготовке вполне реально получить качественный самодельный снегоуборщик своими руками. Чертежи, тщательно выполненные, помогут в этом.

На сегодняшний день газонокосилки являются одними из самых популярных инструментов предназначенных для работ на газонах расположенных возле дома. Перейдя по ссылке ознакомитесь с техническими характеристиками данной газонокосилки.

Обработка почвы считается одним из ключевых процессов в сельском хозяйстве, ведь именно на вспаханную почву происходит посадка как зерновых, так и других культур. Тут узнаете о различных видах и преимуществах плуга ПСК.

Минитрактор – отличное решение для обработки и обслуживания земельных участков. Минитракторы российского производства — надежные помощники на долгие годы.

Достойны внимания роторный снегоочиститель «Вьюга» (Пензенская областная станция юных техников) на базе двигателя Д-6. Модель Д.Слонова (Алтайский край) с двигателем от бензопилы «Урал-2Т».

Ниже приведено видео снегоуборщика «Вьюга»:

1. Чертежи основных узлов снегоуборщика с двумя шнеками на базе вездехода работы В. Бережного (г. Валдай, Новгородская обл.) служат отличной наглядной инструкцией.

2. Сварной корпус из листовой стали усилен лонжеронами из уголков, и дополнительным бортом. Стыкуется с вездеходом-основой двумя водилами, приваренными к ложу шнека.

Схема-2Схема-2

Шнековый механизм состоит из 2-х лент (противоположно направленные винты Архимеда, приварены к выступающим шпилькам М6). Между звездочками шнека и вала натянута мотоциклетная цепь.

Схема-3Схема-3

Приводной вал сделан с помощью снятых с сельскохозяйственной техники звездочек и подшипников, зафиксированных шпонками и штифтами.

Схема-4Схема-4

3. Детально вычерченная с указанием всех размеров схема снегоуборщика С. Хомякова не менее интересна и проста в исполнении.

Схема-5Схема-5

4. Сначала из стальных уголков сваривается несущая рама. На ее поперечины прикручивается П-образный профиль для крепления легко снимаемой платформы под двигатель. Затем монтируются сделанные из трубы ½ дюйма рукоятки управления.

Снизу к раме-основе приделывают колеса или полозья (лыжи). Подходящие колеса можно взять от старой тележки, а полозьями послужат деревянные бруски, усиленные пластиковым коробом.

5. На подготовленную базу крепим двигатель.

6. Ковш, приводной вал, шнек:

Корпус ковша выполняем из листового железа, дополняя его фанерными боковинами. При ширине ковша более 50 см. понадобится двигатель большей мощности. На 50 см. вполне подходит мощность в 6,5 л.с.. Приводной вал делаем из трубы ¾ дюйма. В сквозной пропил посередине трубы крепим ротор (120×270 мм.) Перпендикулярно ему привариваем уголки 25×25 мм. (с обеих сторон по два) и делаем с одной стороны трубы паз для шпонки под звездочку. Диаметр трубы, чтобы она вошла в подшипники 205, уменьшаем двумя дополнительными пропилами. Подшипники взяты от автомобиля КАРТ. Но можно использовать любые закрытые (чтобы не попадал снег), например, опору кардана от «Жигулей». Передаточный ремень соединяет вал и двигатель. Лопасти шнека вырезаются из транспортерной ленты (4 кольца, каждое по 28 см. в диаметре) или листовой стали (4 диска, каждый разрезаем пополам и загибаем спиралью). В качестве привода используем цепь или ремень.

7. Главный корпус изготовляется из листового железа или двухмиллиметровой стали.

Шнек из листового железаШнек из листового железа

8. Закрепленная на корпусе шнека деталь для выброса снега сделана из частей пластмассовых канализационных труб диаметром 160 мм., одетых одна на другую и дополненных желобом. Ширина лопатки-ротора обязательно должна быть меньше диаметра желоба выброса.

9. Для большего эффекта покрасим законченную модель.

Полезные советы и предупреждения Бензобак лучше располагать сверху, причем его объем не рекомендуется делать больше, чем на 2,5 литра. Не предназначенные для зимней эксплуатации мотоблоки заправляют синтетическим маслом. Отбрасываемые вместе со снегом твёрдые частицы (ветки, камни), срикошетив, могут травмировать окружающих. Используйте защитные очки при работе со снегоуборщиком, а также не надевайте свободную одежду, края которой могут застрять в движущихся элементах агрегата. Чтобы из-за попадания крупных посторонних предметов не заклинило двигатель, шнеки и ротор к приводному валу крепят срезными болтами и втулками. При чрезмерных нагрузках эти «предохранители» сломаются, а двигатель останется целым. Не открывайте топливный бак, не заправляйте технику при горячем двигателе, дайте ему пару минут остыть. Рекомендуется каждые полчаса-час делать перерыв в работе, чтобы избежать перегрева двигателя.

Одни покупают технику заводского производства из-за предоставляемой на нее гарантии и сервисного обслуживания. Другие ценят физическое удовольствие от работы традиционной лопатой.

А тем, кто любит самостоятельно конструировать технику и имеет на этом поприще соответствующий опыт, вполне по силам создать свой собственный снегоуборщик, вооружившись подходящей инструкцией и советами специалистов.
