Друг отдал эту материнку, долгое время работал с вспухшими кондерами возле проца (все 9шт - 6804в) вплоть до ее безвременной кончины. При включении динамик давал очень длинный, повторяющийся сигнал.
Заменил 6804v, 9шт - на 68010v (hitano)
Заменил 150016v(по-моему), 4шт на аналогичные (hitano)
БП, процессор - рабочие, FAN_CPU - подключен
Включаю, звуков - нет, вентилятор крутится, процессор холодный.
Промерял напруги:
ddr2
pin 1 - 0.96v
pin64 - 1.92v
pin238 - 3.34v

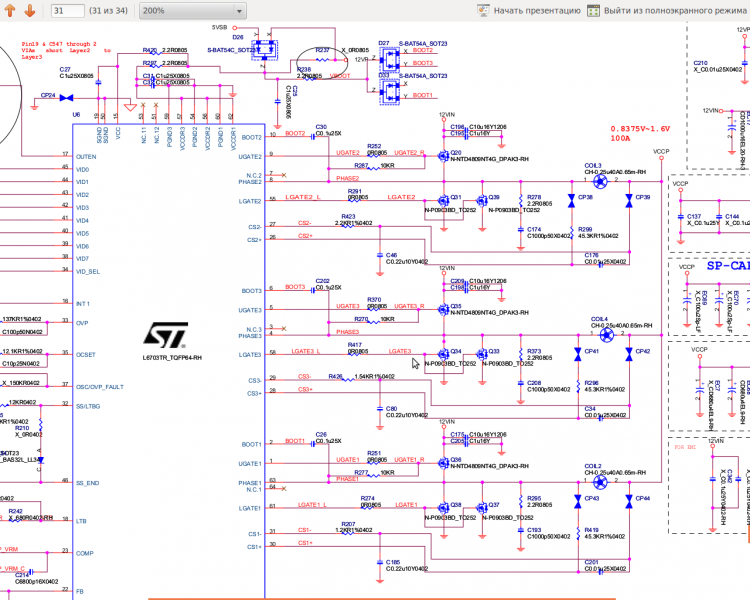

мосфеты:
q21 между стоком и истоком, менне 1кОм, заменил на 85t03gh, хотя оригинал оказался по факту рабочим


на катушках coil 2,coil 3,coil 4 - 0v

На вкл матери:
на колодке rst - 3,2v
контакт PCI, A14 - 3.3v
контакт PCI, A15 - 0v
КЗ по USB - нет
usb +5 - yes
pw-on - 5v
В дежурке на колодке pw - 3.2v
В дежурке на колодке rst - 0v

Пионеры просят помощи. Спасибо.
