Старый 19.04.2011, 21:11   #1

@Misha99

Пользователь


Аватар для Misha99

Регистрация: 14.07.2010

Адрес: Minusinsc

Сообщений: 170

Репутация: 56

Вам сказали Спасибо: 69

Рейтинг продавца: (0)


По умолчанию Щиток приборов от Ваз 2114-15 в Ваз 21099 высокая панель Интересует схема подключения щитка приборов от ваз 2114-15 к проводке 21099(высокая панель).
Надо еще какой-то датчик ставить на коробку для спидометра т.к. сейчас у меня спидометр от тросика работает, а в щитке от 2114-15 электронный.
Если кто заморачивался скиньте пожалуйста схему подключения или ссылку где можно посмотреть.
Заранее благодарен.Misha99 вне форума   Ответить с цитированиемMisha99 Старый 19.04.2011, 21:49   #2

@artemgusevs0

Пользователь


Аватар для artemgusevs0

Регистрация: 06.02.2010

Адрес: Советский

Сообщений: 274

Репутация: 35

Вам сказали Спасибо: 67

Рейтинг продавца: (0)


По умолчанию

тебе и проводку надо 15-шечную ставить!
провода от датчика скорости идут к мозгам(если я не ошибаюсь),а уж потом к спидометру...
короче я думаю там заморочек до.уя

artemgusevs0 вне форума   Ответить с цитированиемartemgusevs0 Старый 20.04.2011, 13:08   #3

@Misha99

Пользователь


Аватар для Misha99

Регистрация: 14.07.2010

Адрес: Minusinsc

Сообщений: 170

Репутация: 56

Вам сказали Спасибо: 69

Рейтинг продавца: (0)


По умолчанию А как тогда панель приборов от 2114 работает на карбюраторных девятках там же нет мозгов?
Хочу торпедо от 15-ки поставить, а щиток от 09 не очень хорошо там смотреться будет, да и не влезет наверно.
Заморочек и правда до..ера. Misha99 вне форума   Ответить с цитированиемMisha99 Старый 20.04.2011, 17:32   #4

@фанат алпайна

Пользователь


Аватар для фанат алпайна

Регистрация: 05.11.2008

Адрес: Екатеринбург

Сообщений: 484

Репутация: 108

Вам сказали Спасибо: 68

Рейтинг продавца: (0)


По умолчанию

На карбюраторных зубилах стоит евро панель с механическим приводом, там-же стоит и механические суточник и одометр, евро панель встанет без особых переделок, но сама доска приборов должна быть механической, а не электронной с 2мя жк дисплейчиками, хотя по виду они мало чем отличаются, еще подсветка приборов идет тупо освещение их сверху на механике, а на электронной она как-бы из недр, где подсвечиваются только символы и сегменты, а не вся в целом, как-то так

__________________
Начинаю с нуля, полная реинкарнация автоаудио системы!!!фанат алпайна вне форума   Ответить с цитированиемфанат алпайна Старый 20.04.2011, 18:23   #5

@андрюha

Пользователь


Аватар для андрюha

Регистрация: 13.04.2010

Адрес: Екатеринбург

Сообщений: 2,091

Репутация: 395

Вам сказали Спасибо: 1,615

Рейтинг продавца: (0)


По умолчанию

Парни хорош ересь писать... Поставить можно ЛЮБОЙ щиток . Автор , подключить датчик скорости очень просто , там три провода - плюс при вкл. зажикании , минус , и сигнал. Возьми датчик скорости и разьем к нему.На датчике пины пронумерованы - 1 плюс (при включенном зажикании) , 2 сигнал с датчика (в щиток приборов , красный разьем , пин №12) , 3 масса . Питание и массу можешь взять в разьемах щитка . Если не ошибаюсь - питание щитка - синий с красной полосой , масса - черный .

__________________
андрюha вне форума   Ответить с цитированием Пользователь сказал cпасибо:

Misha99 (23.04.2011)

андрюha Старый 20.04.2011, 19:25   #6

@фанат алпайна

Пользователь


Аватар для фанат алпайна

Регистрация: 05.11.2008

Адрес: Екатеринбург

Сообщений: 484

Репутация: 108

Вам сказали Спасибо: 68

Рейтинг продавца: (0)


По умолчанию

Можно сделать не спорю, автор вроде желал обойтись не дорогой монетой, чтобы не городить с датчиком скорости, можно найти мех евро панель и не заниматься ерундой, если конечно наличие 2х жк и точечной подсветки не принципиально!

__________________
Начинаю с нуля, полная реинкарнация автоаудио системы!!!фанат алпайна вне форума   Ответить с цитированиемфанат алпайна Старый 20.04.2011, 23:39   #7

@Костясим

Пользователь


Аватар для Костясим

Регистрация: 17.10.2008

Адрес: г.Сим (110 км от Уфы)

Сообщений: 552

Репутация: 48

Вам сказали Спасибо: 172

Рейтинг продавца: (23)


По умолчанию

Цитата:

Сообщение от фанат алпайна Посмотреть сообщение

Можно сделать не спорю, автор вроде желал обойтись не дорогой монетой, чтобы не городить с датчиком скорости, можно найти мех евро панель и не заниматься ерундой, если конечно наличие 2х жк и точечной подсветки не принципиально!

Датчику скорости цена 150р.+разъём 30р. в любом магазине, мех. европанель днём с огнём...

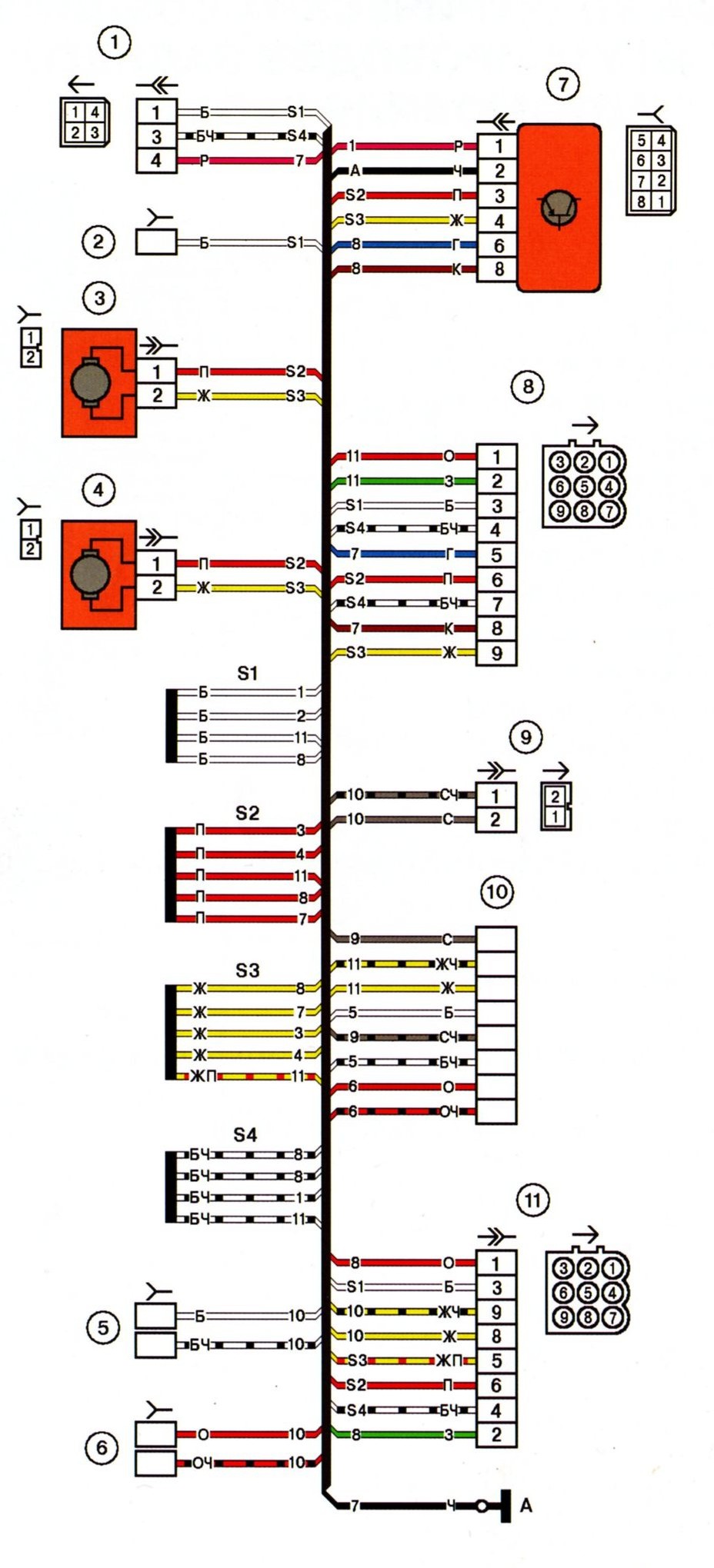

Я ставил себе в карб. 2108 европанель от 2115. Проводку панели приборов надо обязательно от 2113-2115 иначе много гемора. Если нужны схемы подключения приборных досок, сходи на чип-тюнер.ру Костясим вне форума   Ответить с цитированием Пользователь сказал cпасибо:

Misha99 (23.04.2011)

Костясим Старый 21.04.2011, 03:18   #8

@фанат алпайна

Пользователь


Аватар для фанат алпайна

Регистрация: 05.11.2008

Адрес: Екатеринбург

Сообщений: 484

Репутация: 108

Вам сказали Спасибо: 68

Рейтинг продавца: (0)


По умолчанию

Мужики, здорово по еблу не щелкайте, что знаю-то выкладываю, но вроде напрямую коробка с панелью не вяжется, как и было описано выше, схема такая, датчик скорости, контролер, доска приборов, вроде так

__________________
Начинаю с нуля, полная реинкарнация автоаудио системы!!!фанат алпайна вне форума   Ответить с цитированиемфанат алпайна Старый 21.04.2011, 08:40   #9

@андрюha

Пользователь


Аватар для андрюha

Регистрация: 13.04.2010

Адрес: Екатеринбург

Сообщений: 2,091

Репутация: 395

Вам сказали Спасибо: 1,615

Рейтинг продавца: (0)


По умолчанию

Цитата:

Сообщение от фанат алпайна Посмотреть сообщение

Мужики, здорово по еблу не щелкайте, что знаю-то выкладываю, но вроде напрямую коробка с панелью не вяжется, как и было описано выше, схема такая, датчик скорости, контролер, доска приборов, вроде так

Хорошо , здорово щелкать не буду.... Сигнал с дат. скорости идет не через контроллер а по сути напрямую . Схематично провод с сигналом дат.скорости идет с датчика в разьем контроллера , там раздваиваится и идет на щиток приборов . К формированию импульса на этом проводе (серого цвета) контроллер никакого отношения не имеет . __________________
андрюha вне форума   Ответить с цитированием 2 пользователя(ей) сказали cпасибо:

Misha99 (23.04.2011)

андрюha Старый 05.09.2011, 10:01   #10

@Ростислав

Пользователь


Аватар для Ростислав

Регистрация: 30.07.2011

Адрес: новосибирск

Сообщений: 72

Репутация: 4

Вам сказали Спасибо: 21

Рейтинг продавца: (0)


По умолчанию

Цитата:

Сообщение от андрюha Посмотреть сообщение

Хорошо , здорово щелкать не буду.... Сигнал с дат. скорости идет не через контроллер а по сути напрямую . Схематично провод с сигналом дат.скорости идет с датчика в разьем контроллера , там раздваиваится и идет на щиток приборов . К формированию импульса на этом проводе (серого цвета) контроллер никакого отношения не имеет .

+1 Ростислав вне форума   Ответить с цитированиемРостислав Старый 05.09.2011, 14:36   #11

@GUN24

Old School
Аватар для GUN24

Регистрация: 17.06.2008

Адрес: Новосиб

Сообщений: 633

Репутация: 117

Вам сказали Спасибо: 649

Рейтинг продавца: (1)


По умолчанию

никаких мозгов не надо, датчик скорости по своей сути датчик "холла" так же устроены все датчики положения коленвала, распредвала, ABC. на датчике скорости три разъема "+" "-" и импульс в принцип работы как тахометр на карбюраторных машинах. Дерзайте.

__________________
Новичек

GUN24 вне форума   Ответить с цитированиемСтарый 05.09.2011, 15:56   #12

@Ростислав

Пользователь


Аватар для Ростислав

Регистрация: 30.07.2011

Адрес: новосибирск

Сообщений: 72

Репутация: 4

Вам сказали Спасибо: 21

Рейтинг продавца: (0)


По умолчанию

кстати там датчики еще по импульсам различаются! то есть чтоб правильно показывал спидометр, надо выяснить на скок он импульсов за оборот, 6 имп/об. например....
