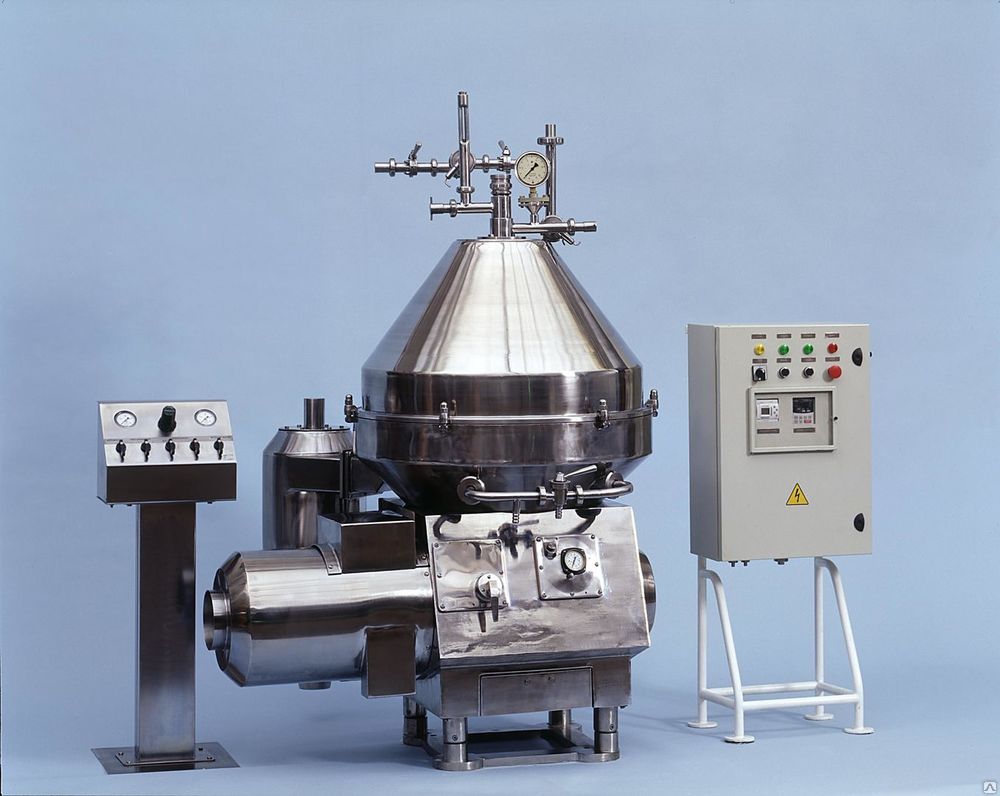

Изобретение предназначено для сепарации жидкости и относится к жидкостным сепараторам с периодической центробежной выгрузкой осадка, применяющимся в мясомолочной, пищевой, химической и других отраслях промышленности и сельского хозяйства. Саморазгружающийся сепаратор жидкости содержит установленный на вертикальном валу барабан, включающий основание и крышку с уплотнительным кольцом, тарелкодержатель с пакетом конических тарелок, поршень с уплотняющей кромкой и каналом в теле поршня, имеющим выход к уплотняющей кромке, буферную камеру под поршнем, камеру для управляющей жидкости, канал в основании для частичного вывода буферной жидкости из буферной камеры. Канал в теле поршня выполнен с выходом в буферную камеру, камера для управления жидкости выполнена в основании и сообщена радиальным каналом с наружной поверхностью основания, при этом канал для частичного вывода буферной жидкости из буферной камеры сообщен с радиальным каналом. Технический результат: упрощение конструкции, снижение металлоемкости барабана, уменьшение расхода жидкости (воды) на управление работой механизма центробежной разгрузки осадка. 3 ил.

Изобретение относится к жидкостным сепараторам с периодической центробежной выгрузкой осадка, использующимся в мясомолочной, пищевой, химической и других отраслях промышленности. Известен сепаратор а.с. 1667933 СССР, содержащий установленный на вертикальном валу барабан, включающий основание и крышку с уплотнительным кольцом, тарелкодержатель с пакетом конических тарелок, поршень с уплотняющей кромкой и каналом, имеющим выход к уплотняющей кромке, буферную камеру, камеру для управляющей жидкости, канал в основании для вывода буферной жидкости из буферной камеры. Однако образованная между поршнем и специальным диском камера для управляющей жидкости у этого сепаратора усложняет конструкцию и увеличивает металлоемкость барабана, а также к недостатку этой конструкции следует отнести и повышенный расход управляющей жидкости. Технический результат изобретения заключается в упрощении конструкции, снижении металлоемкости барабана и уменьшении расхода жидкости (воды) на управление работой механизма центробежными разгрузками осадка. Для достижения этого результата в предложенном сепараторе канал в поршне, имеющий выход к уплотняющей кромке, сообщен с буферной камерой, камера для управляющей жидкости выполнена в основании и сообщена радиальным каналом с наружной поверхностью основания, при этом канал для вывода буферной жидкости из буферной камеры сообщен с радиальным каналом. На фигуре 1 представлен установленный на вертикальном валу барабан сепаратора в частичном разрезе с питающей трубой, напорными дисками для вывода легкой и тяжелой фракций и устройством для подачи в барабан буферной и управляющей жидкости, а на фигуре 2, 3 представлены варианты исполнения. Саморазгружающийся сепаратор жидкости содержит установленный на вертикальном валу 1 барабан, включающий основание 2 и крышку 3 с уплотнительным кольцом 4, скрепленные кольцевой гайкой 5, тарелкодержатель 6 с пакетом конических тарелок 7, поршень 8 с уплотняющей кромкой 9 и сообщенным с ней и буферной камерой 10 каналом 11 в теле поршня. В днище основания выполнен канал 12 для частичного вывода буферной жидкости из буферной камеры и радиальный канал 13, сообщенный с камерой для управляющей жидкости 14, сообщенной радиальным каналом с наружной поверхностью основания, при этом канал 12 и канал радиальный 13 сообщены между собой. В основании барабана также выполнена приемная камера 15 для буферной жидкости, сообщенная каналом 16 с буферной камерой 10, а под основанием размещены устройства 17 и 18 для подачи буферной и управляющей жидкости. В верхней части барабана размещены с зазорами питающая труба 19 и напорные диски 20 и 21 для вывода легкой и тяжелой фракций. На фиг. 2, 3 показаны 2 варианта выполнения устройства, в которых вход канала 12 в канал 13 расположен на меньшем радиусе R2 по сравнению с рассчетным R1, при этом радиус выхода канала 12 из буферной камеры может быть увеличенным от рассчетного, что в совокупности позволит повысить четкость работы механизма разгрузки осадка и значительно сократить расход буферной жидкости. Варианты исполнения устройства показаны схематично в разрезе по вертикальной плоскости. При конструкторском исполнении следует выбирать наиболее рациональное взаимное расположение канала 12, радиального канала 13 и камер 14 и 15. Работает сепаратор следующим образом. После набора рабочей частоты вращения барабана из устройства 17 в приемную камеру 15 подается буферная жидкость (вода), которая через канал 16 заполняет буферную камеру 10 и поршень 8 под гидростатическим давлением поднимается вверх, упираясь в уплотнительное кольцо крышки 4, надежно запирая рабочую полость барабана, причем количество буферной воды подается значительно больше в единицу времени утечки ее через каналы 11 и 12, а избыток ее, переливаясь через кольцевой бурт камеры 15, поступает в сборник под барабаном (на чертеже не показан). После закрытия поршня подача буферной жидкости прекращается, а остается только подача подпитывающей воды в количестве, превышающем ее выход через каналы 12 и 13. В таком состоянии сепаратор готов к работе. Из питающей трубы 19 в барабан подается исходная эмульсия, например молоко, которое в центробежном поле межтарелочных пространств разделяется на сливки и обрат, выводимые из сепаратора напорными дисками 20 и 21. Осадок скапливается у периферии внутренней полости барабана. Центробежная разгрузка осадка осуществляется в следующей последовательности. Прекращается подача подпитывающей жидкости из устройства 17 и почти одновременно включается подача определенной порции воды из устройства 18, которая по каналу 13 выводится из барабана. После прекращения подачи подпитывающей воды, компенсирующей расход через канал 12, уровень воды в буферной камере быстро падает, этому способствует как давление, создаваемое самой буферной жидкостью у канала 12, так и подсос ее проходящей по каналу 13 со значительно большей скоростью управляющей воды. Уровень воды в буферной камере падает и давление поршня на уплотнительное кольцо 4 ослабевает. Усилием от сепарируемого молока поршень перемещается вниз, открывая путь осадку на выброс из барабана через щели в основании в сборник осадка (на чертеже не показан). Затем подача управляющей воды прекращается и включается подача буферной и подпитывающей воды в количестве, превышающем ее расход через каналы 11 и 12. Буферная камера быстро заполняется, возвращая поршень в рабочее положение, после чего подача буферной воды прекращается, остается подача подпитывающей воды до следующей разгрузки осадка. Таким образом, управляющая жидкость, пропускаемая по каналу 13, служит так же, как и канал 11 в теле поршня, более четкой работе поршня при его перемещениях вниз, исключая затяжные разгрузки осадка и возможные при этом потери продуктов сепарирования. Предложенный бесклапанный механизм управления центробежными разгрузками осадка может успешно применяться в сепараторах открытого, полузакрытого и закрытого исполнения и различного назначения.

Формула изобретения

Саморазгружающийся сепаратор жидкости, содержащий установленный на вертикальном валу барабан, включающий основание и крышку с уплотнительным кольцом, тарелкодержатель с пакетом конических тарелок, поршень с уплотняющей кромкой и каналом в теле поршня, имеющим выход к уплотняющей кромке, буферную камеру под поршнем, камеру для управляющей жидкости, канал в основании для частичного вывода буферной жидкости из буферной камеры, отличающийся тем, что канал в теле поршня выполнен с выходом в буферную камеру, камера для управляющей жидкости выполнена в основании и сообщена радиальным каналом с наружной поверхностью основания, при этом канал для частичного вывода буферной жидкости из буферной камеры сообщен с радиальным каналом.

РИСУНКИ

Рисунок 1, Рисунок 2, Рисунок 3 Сепаратор саморазгружающийся схема Сепаратор саморазгружающийся схема Сепаратор саморазгружающийся схема Сепаратор саморазгружающийся схема Сепаратор саморазгружающийся схема Сепаратор саморазгружающийся схема Сепаратор саморазгружающийся схема Сепаратор саморазгружающийся схема Сепаратор саморазгружающийся схема Сепаратор саморазгружающийся схема Сепаратор саморазгружающийся схема Сепаратор саморазгружающийся схема Сепаратор саморазгружающийся схема
