Схема проводки в панельном доме

В каждом доме проводка выглядит по-разному. Все зависит от давности постройки, от перекрытий, материала, из которого выполнены стены. Для того чтобы выполнить работы, связанные с заменой проводки в панельном доме, под рукой должна быть схема электропроводки квартиры.

Как устроена электропроводка в панельном доме

Стены и перекрытия в таких домах сделаны из железобетонных панелей. В основном все стены являются несущими. Зачастую проводка в таких домах прокладывается в ЖБИ каналах, специально подготовленных еще на этапе строительства. Эти каналы расположены в строго отведенных местах, поэтому передвинуть розетки и выключатели в панельном доме – большая проблема.

Схема электропроводки в панельных домах предусматривает, что проводка в каждой квартире должна быть проведена одинаково. Но часто проводка в разных домах и даже в разных квартирах одного дома проведена по-разному.

Проводка в доме. схема которой предполагает укладку ее на конечном этапе строительства, часто находится между панелями потолков и стен. Счетчик расположен на лестничной площадке, но, конечно, есть умельцы, которые переносят его в квартиры. В квартирах утопить его в стене не получится, из-за толщины стен. Поэтому счетчик располагается в коридорах или кладовках.

Проводка в панельном доме, схема которой предполагает ее обязательное наличие, находится обычно в стяжке, потолке или на стенах, под штукатуркой.

Лучший вариант, если проводка находится в стене и хуже, если она располагается в полу или потолке. Схема электропроводки в панельных домах сама по себе очень устаревшая.

Варианты разводки

Проводка в доме, схема. В панельном доме проводка может быть проведена двумя способами:

  1. Этот способ более устаревший. Проводка идет по полу в специальных канавах в плите – штробах. Эти канавы делаются еще на стадии производства, эл схема проводки дома предусматривает их заранее. По стенам проводку пускают поверх плиты и покрывают штукатуркой. Также и в потолке.

Такую проводку легко заменить. Выполняя монтаж проводки в панельном доме, нужно учесть, что самостоятельное устройство штроб в стенах таких домов запрещено. Но мало кто учитывает это, при проведении монтажа. В этом случае самым оптимальным вариантом будет создать новую схему для проведения разводки.

  1. Второй способ более современный. В новостройках проводка в доме и схема ее укладки, предусматривает более удобные и оптимальные варианты. Грубо говоря – это проводка в панельном доме, схема которой предусматривает покомнатное распределение групп потребителей.

Необходимость замены проводки в панельном доме

Проводка в доме, схема которой предполагает некоторые причины ее замены:

  • истечение срока службы провода
  • увеличение нагрузки электроэнергии. В этом случае старую проводку необходимо заменить новой
  • угроза жизни жильцов – подключение потребителей без защитного заземления.

В любом случае для проведения профессионального монтажа электрической проводки панельного дома, лучше всего обращаться к специалистам.

Стоимость таких работ относительно невысокая, но этот вариант намного безопаснее, чем проводить или менять проводку самостоятельно.

При полной замене проводки стоимость зависит от количества точек. Если монтаж все же будет проводиться специалистом, то нужно знать, что установка люстр, выключателей, розеток имеет отдельную стоимость.

Расчет электропроводки в панельном доме

Расчет в панельном доме электропроводки производится проектно. Такой проект можно заказать у организаций, которые специализируются на этих работах.

Если проект будет делаться самостоятельно, то нужно учесть некоторые моменты: правильно подобрать материал и учесть условия нагревания током.

Кроме того, проводка должна быть прочной, надежной, долго служить и не превратиться в угрозу или причину пожара. Создание схемы электропроводки в доме – это обязательное условие безопасности. Такая схема в случае образования неполадок, поможет найти их и устранить.

Схема проводки електричества в панельном доме

Опубликовано 07/11/ | Автор: admin

Электромонтажные работы часто имеют некоторые особенности, которые во многом зависят от типа дома, где они проводятся. Работы по монтированию проводки имеют некоторые особенности, которые зависят во многом от самого типа дома, где их проводят. Только высококлассный профессионал может понимать, что, к примеру, в старых домах панельного типа, схема проводки основывалась на магистральных линиях.

Первая их этих магистралей отвечает за освещение в комнатах, в то время как вторая за обеспечение розеток электрическим током. По этой причине, электромонтажные работы лучше всего доверять высококвалифицированным электрикам, которые имеют большой опыт в решении таких задач. Наличие специального, профессионального инструмента, хорошее знание ГОСТ и СНиП дает возможность мастерам дела производить прокладку проводки и делать установку комнатных розеток быстро и качественно. Но главное, чтобы виды подобных работ выполнял высококлассный мастер.

Схема проводки в панельном доме и особенности прокладывания кабеля в домах панельного типа:

В нашем мире человек привык пользоваться огромным количеством бытовых приборов, которые могут потреблять большое количество электроэнергии. Бывает так, что старая проводка не рассчитана на подобные нагрузки, и поэтому ее следует заменить. Опасность несет не только моральный, но и фактический износ изделий, который способен привести к возникновению замыкания. Что касается прокладки электрической проводки в домах панельного типа, следует помнить, что в большей части случаев, монтаж электропроводки делается скрытым способом и коммуникации, которые расположены внутри стен, расположены под штукатуркой. Это ощутимо усложняет ремонт и саму замену электропроводки.

В панельном доме, замена электропроводки производится закрытым способом, ведь это гарантирует безопасность жильцов квартиры. Данный способ предполагает, что провода прячутся внутри конструкций и стен. Отсутствие проводки на виду не только увеличивает безопасность жилья, но также улучшают эстетичность помещений целиком. Проще заменить проводку, если она вся находится в полиэтиленовых трубах, а те, в свою очередь, идут в бетонных перекрытиях и стенах. Новая проводка проходит по таким же маршрутам. Если в помещении необходимо установить новый выключатель или разетку, а подводящей трубы нет в наличии, при помощи перфоратора по периметру стены прокладывается штроба, в нее ложат кабель (защищенный гофрой), и все это фиксируется с помощью строительного раствора.

Нормативы, схемы и правила устройства разводки

Как только становится вопрос о том, чтобы заменить проводку в доме, первые мысли, которые посещают: а как выглядит схема проводки в этом доме? Как происходит разводка? Ведь в разных домах она может быть выполнена по-разному, с учетом материала стен и перекрытий, а также давности постройки. Для того чтобы качественно выполнить работы по ремонту, замене или прокладке новой электропроводки, понадобятся схемы электропроводки в доме. Именно с ними необходимо ознакомиться в первую очередь или составить новые, если того требует ситуация.

Содержание Способы прокладки электропроводки ↑

В те времена, когда строились типовые панельные дома, не предусматривалось использование такого количества мощных электроприборов в каждой квартире, как это происходит сейчас. Поэтому разводка электропроводки в доме производилась по неприемлемой для современной жизни схеме.

Во-первых, вводный кабель был алюминиевым с одинарной изоляцией. Если в квартирах предусматривались газовые плиты, то сечение этого кабеля было 2,5 мм 2. Для обеспечения работы множества многомощных потребителей, таких как холодильник, стиральная машина, кондиционер, микроволновая печь, электрический обогреватель, этого недостаточно. Если же предусматривалась установка электрических плит в квартирах, тогда подводился кабель 4 мм 2. что уже намного лучше. Но опять же, материал вводного кабеля – алюминий, а он очень быстро нагревается. В современных домах вместо него используют полностью медные провода.

Во-вторых, разводка проводки производилась «покомнатно». Из щитка – автомата расходились кабеля по отдельным группам. Например, таким: «коридор – санузел – кухня», «комнаты» и «электроплита». При этом сечение групповых проводов составляет 2,5 мм 2. провода изготовлены из алюминия, а номинал автоматов – 16 ампер. И здесь «выплывают» несколько проблем:

  • На сегодняшний день применять алюминиевый кабель менее 16 мм 2 запрещено.
  • Одинарная изоляция старых кабелей неприемлема, потому что от перегрева они могут загореться.
  • Такая схема проводки не способна обеспечить работу всех электроприборов. Дело в том, что цепи должны делиться не по комнатам, а по потребителям. Например, отдельный кабель для стиралки, отдельный для кондиционера, отдельный – для электрической плиты, при этом отдельный – для штепсельных розеток, сети освещения.

Схема электропроводки в панельном доме на примере одного этажа

Схема электропроводки квартиры в типовом панельном доме – пример

Непосредственно по квартире проводка может разводиться несколькими способами.

Первый вариант. Проводка расходится по полу в специальных штробах – канавках, которые имеет заводская бетонная плита. Обратите внимание, не выштробленная перфоратором, а выполненная на производстве. Сверху укладывается деревянный пол на лагах. По стенам проводка поднимается либо в скрытых канавках, либо поверх плиты и скрыта штукатуркой. На потолке она, скорее всего, закреплена таким же способом. Либо проходит сквозь отверстие в плите перекрытия. Подрозетники при этом – наружные. Такую проводку можно заменить, хоть и придется повозиться.

[include id=#187 1#8243 title=#187 Реклама в тексте#187 ]

Второй вариант. Проводка к розеткам расходится по полу, как в первом варианте. А проводка к сети освещения вмурована в стяжку пола верхнего этажа. При замене такого варианта придется кабель, ведущий к осветительным приборам, «пускать» открытым способом и затем прятать в штукатурку, а на потолке – за гипсокартонный навесной потолок.

Важно! Выполняя замену проводки в типовых панельных домах, учтите, что Постановлением Правительства Москвы № 508-ПП от 25.10. запрещено устройство штроб в стеновых панелях и плитах перекрытий под размещение проводки. В таком случае можно выполнять прокладку кабеля только открытым способом в кабель – канале или коробе.

При обустройстве проводки в старом панельном доме самым оптимальным будет сделать новую схему разводки и заменить все провода медными, а также установить автоматы.

Важно! Если дом настолько старый, что в нем силовой кабель, который подходит к щитку квартиры, не имеет провода заземления, а Вы полностью замените проводку в квартире на современную трехфазную, заземление работать не будет.

Современный вариант разводки ↑

Во всех новостройках и домах, прошедших капитальный ремонт электропроводки, вводной кабель обязательно имеет три провода: фазу, ноль и заземление. Согласно ПУЭ минимальное сечение такого медного кабеля должно составлять 2,5 мм 2. Но на практике чаще всего используют кабеля 4 мм 2 и 6 мм 2 .

При этом схема разводки выполняется не «покомнатно», а по группам потребителей. Для примера приведем возможный вариант разводки для 3 – х комнатной квартиры:

  1. Группа «розетки» (первая, вторая и третья комната).
  2. Группа «кухня» розетки для мощных потребителей (холодильник, электрочайник, микроволновая печь).
  3. Группа «освещение» одна половина квартиры и вторая половина.
  4. Группа «мощные потребители» электрическая печь, бытовой кондиционер, стиральная машина.
  5. Группа «опасные мощные потребители» джакузи, теплые полы, ванная комната.

Размещение штепсельных розеток можно запланировать заранее, они должны располагаться в местах, где удобно подключать переносные электроприборы. При этом розетки должны быть в достаточном количестве. Для подключения они объединяются в группы по 3 – 5 штук. К ним подводят  медный кабель ВВГнг  32,5. Подключение происходит не последовательно, друг от друга, как это было раньше, а через распределительные ответвительные  коробки. Для защиты такой группы достаточно автомата на 25 ампер.

Для группы «освещение» применяется кабель ВВГнг 31,5. Чаще всего приборы освещения даже на всю квартиру не настолько мощны, чтобы ставить на них автомат номиналом 25 ампер. Вполне достаточно будет автоматического выключателя на 10 ампер.

Для многомощных приборов, которые большую часть времени стоят стационарно на одном месте, проводятся отдельные линии с автоматическими выключателями. При этом автоматы тщательно подбираются под номинальный ток приборов. Используется кабель ВВГнг с четырьмя жилами для трехфазной сети. Электрическая плита также не исключение, к ней подводится отдельный медный кабель сечением 4 мм 2 .

Для подключения регулятора системы «теплый пол» тоже понадобится отдельная линия кабелем ВВГнг 31,5 или ВВГнг 32,5 с индивидуальным автоматом.

Вся современная электропроводка прокладывается закрытым способом под стяжкой пола и по стенам в специальных гофрах или трубах. Хоть эта схема разводки требует большего расхода материала и больших трудозатрат, у нее есть существенные преимущества. В случае срабатывания автомата, обесточивается не вся квартира, а только та группа, в которой произошла перегрузка сети.

Схема электропроводки в частном доме ↑

К частному дому электропитание подходит чаще всего по воздуху, от линии 0,4 кВт.

Примерная схема подключения и распределения проводки при однофазном питании частного дома

Иногда к дому идет однофазное питание: непосредственно с опоры воздушной линии к вводному электрощиту подходят два провода: один – фаза, другой – совмещенный нулевой защитный и рабочий провод.

Примерная схема подключения и распределения проводки при трехфазном питании частного дома

К дому может подходить и трехфазное питание. В таком случае с опоры электропередач опускаются три фазы и один совмещенный нулевой защитный и рабочий провод.

[include id=#187 2#8243 title=#187 Реклама в тексте#187 ]

Раньше счетчики стояли всегда внутри дома, да и сейчас еще стоят, но в последнее время энергоснабжающие организации требуют устанавливать приборы учета на улице,непосредственно во вводном щите. Поэтому теперь в нем устанавливаются вводное УЗО или автоматический выключатель и электросчетчик.

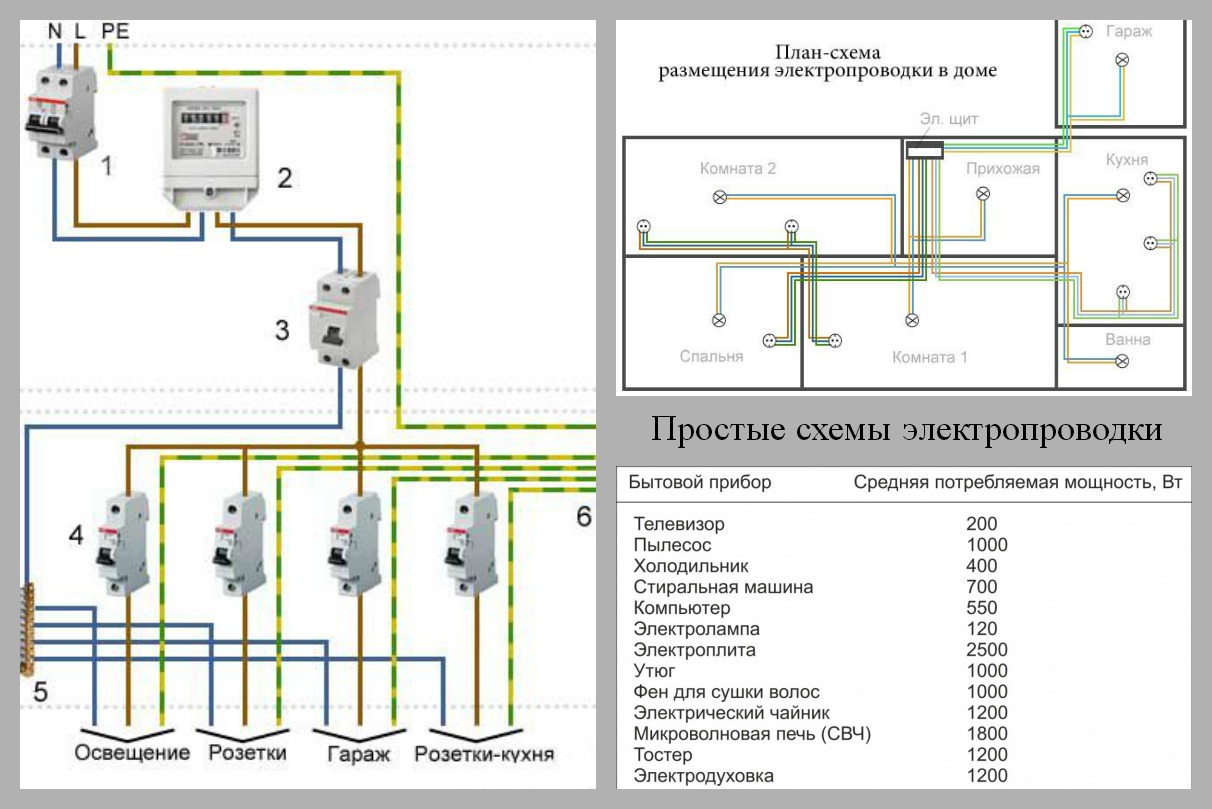

Блок схема размещения проводки в частном доме (пример)

Непосредственно в доме устанавливается внутренний электрощит, к которому идет питающий провод с вводного щита. Именно внутренний электрощит является той точкой, из которой начинается питание всего дома.  Точно так же, как и с современной проводкой в новых домах, электроснабжение разбивается на группы потребителей. Например:

  1. Группа «освещение» во всем доме или разбито по этажам, если коттедж большой.
  2. Группа «розетки» на весь дом или по этажам.
  3. Группа «мощные потребители» (силовая группа): стиральная машина, котел, бойлер, морозильная установка и т.д.
  4. Группа «хозяйственные нужды»: гараж, сарай, пристройки, подвал и др.

Обязательно устанавливаются отдельные устройства защиты для каждой группы.

Расчет электропроводки в доме ↑

Проект электропроводки в доме со всеми расчетами можно заказать у специализирующейся на этих работах организации. Но если уж решено сделать это самостоятельно, тогда вот несколько требований, которые необходимо соблюсти:

  • Правильно подобрать материал кабеля и его сечение.
  • Учитывать условия нагревания током с допустимым напряжением.
  • Проводка не должна создавать угрозу пожара.
  • Передача напряжения должна происходить с наименьшими потерями.
  • Проводка должна быть надежной и долговечной, при этом не требовать больших затрат на монтаж и эксплуатацию.

Важно! Чтобы подобрать правильное сечение проводов, необходимо точно знать, где и какие будут располагаться потребители. От их мощности будут зависеть характеристики кабеля.

Рассчитать сечения проводников и выбрать средства защиты можно с помощью таблицы №1.

Таблица №1. Расчет сечения кабеля и автоматов защиты

На данный момент в домах используют медные провода: для розеток – 2,5 мм 2. для освещения – 1,5 мм 2. для варочной поверхности – 6 мм 2 .

При расчете электропроводки соблюдайте соотношение номиналов автоматов защиты или УЗО и сечения проводов. Если в процессе эксплуатации готовой проводки Вы добавите мощных потребителей, и будет срабатывать автомат, нельзя просто заменить автомат на более мощный, необходимо менять как сечение кабеля, так и автомат. Либо необходимо сформировать еще одну группу и подвести к ней отдельные провода.

Видео: организация электроснабжения ↑

Создание схемы электропроводки в доме является обязательным. И дело даже не в том, что это требование соответствующих контрольных организаций, в последующей жизни она Вам пригодится. Ознакомившись со схемой разводки, можно легко выявить слабое место или причину замыкания и устранить ее.
